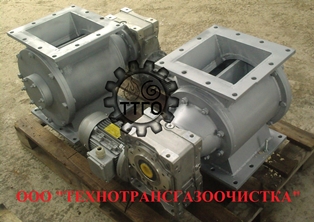

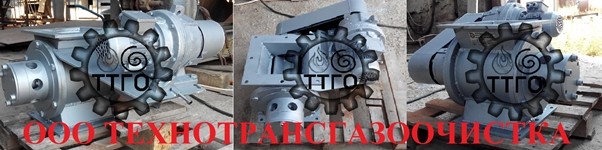

Питатель шлюзовый (питатель роторный), модель ШП версия «strong»

 Питатель шлюзовый (питатель роторный), модель ШП версия «strong»



Представляет собой современный усовершенствованный аналог морально устаревших и мало ремонтопригодных питателей типа Ш1, Ш3, Ш5, Ш7.

Назначение:

Возможность автоматизированной выгрузки сыпучих материалов обеспечивает питатель шлюзовый, еще его называют питатель роторный.

Оба определения являются верными, хотя официальное название данного узла – питатель шлюзовый.

Питатели устанавливаются:

Выгрузка из питателей осуществляется в зависимости от особенностей технологии:



  • свободная выгрузка (насыпом)
  • на скребковые, ленточные, шнековые и другие конвейеры
  • в пневмотранспортные и аспирационные системы
  • на автомобильный транспорт
  • в оперативные емкости

Применение питателей обеспечивает равномерную, с заданной производительностью, выгрузку сыпучих материалов.  Исполнительным механизмом питателей шлюзовых является мотор -редуктор.

Производительность измеряется метрами кубическими и зависит от типоразмера питателя (рабочего объема) и количества оборотов ротора совершаемого в минуту.

Диапазон  скоростей вращения ротора 3,55/5,6/7.1/9/12.5/16/18/22.4/28/35.5/45/56/71/90, обуславливается характеристиками устанавливаемых мотор-редукторов. Обороты являются постоянными, обеспечивая базовую производительность питателя . При необходимости обеспечения регулировки производительности – рекомендуется применение частотных преобразователей векторного типа. В этом случае производительность  питателя шлюзового варьируется от 0 до 130% от базовой номинальной производительности.

Количество оборотов ротора в минуту

Диаметр ротора, мм

150

200

300

450

Производительность питателя, м³/час

3,55

0,49

1,37

3,76

12,57

5,6

0,77

2,15

5,92

19,82

7,1

0,97

2,73

7,51

25,13

9

1,23

3,46

9,52

31,86

12,5

1,71

4,81

13,22

44,25

16

2,19

6,15

16,92

56,64

18

2,46

6,92

19,04

63,72

22,4

3,06

8,62

23,69

79,30

28

3,83

10,77

29,62

99,12

35,5

4,86

13,65

37,55

125,67

45

6,16

17,31

47,60

159,30

56

7,66

21,54

59,24

198,24

71

9,71

27,31

75,10

251,34

90

12,31

34,61

95,20

318,60

Указаны номинальные расчетные показатели производительности

 при условии 100% заполнении ячеек.

Питатели шлюзовые (питатели роторные), модель ШП версия «strong», представляют собой мощный, устойчивый к абразивным воздействиям агрегат.

Выпускаемая конструкция, 5 поколения имеет следующие отличительные черты:

1. Благодаря стальному корпусу (в отличие от чугунного применяемого в питателях устаревшей конструкции), питатель ШП «strong»:

  • способен выдерживать динамические, механические и ударные нагрузки
  • резкие перепады температур от - 40˚С до + 120˚С
  • устойчив к истиранию абразивными фракциями
  • легко адаптируется к необходимым присоединительным и установочным размерам
  • имеет регенерационные свойства – лопатки сменные, имеющие возможность наплавления кромок
  • в базовой комплектации изготавливается из углеродистой стали, но по специальному заказу может быть изготовлен из кислотоустойчивых, жаропрочных и абразивоустойчивых сталей

2. Питатель шлюзовый (роторный) данной версии отличается высокой ремонтопригодностью.

3. Питатель оснащен роликовыми, двухрядными самоустанавливающимися подшипниками сферического типа.

4. Благодаря тому, что узлы подшипников отнесены от корпуса при помощи куполов, полностью исключена возможность загрязнения подшипников.

5. Подшипниковая опора имеет составную конструкцию. Благодаря этому мы добились полной герметизации подшипника и увеличили в три раза объем сальниковой набивки на валу.

6. Теперь все компоненты выпускаемых питателей взаимозаменяемы и унифицированы.

7. Ротор сборный с возможностью смены лопаток.

8. Используемое уплотнение – плетеный тефлоновый шнур

9. Есть возможность подключения пневмоочистки

10. Комплектуются переходной плитой для присоединения к оборудованию.

11. Благодаря использованию ременной передачи, в случае заклинивания (из-за возможного попадання посторонних предметов) исключается аварийная ситуация.

12. Все соединения питателя, будь то крышки, фланцы или планшайба, оснащены пазами для укладки уплотнений.



Модификационные различия конструкций

Наименование характеристики

ШП1

ШП3

ШП5

ШП7

ШП9

ШП11

Цилиндрическая гильза корпуса (без возможности регулировки  зазора между корпусом и лопатками ротора).

+

+



+

+



Коническая гильза корпуса (возможность регулировки зазора между корпусом и лопатками ротора).





+





+

Цилиндрический ротор.

+

+



+

+



Конический ротор





+





+

Сменные лопатки (кроме питателя с ротором 150мм)

+

+

+

+

+

+

Опоры подшипников непосредственно на корпусе

+





+





Опоры подшипников отнесены на дистанцию от корпуса.



+

+



+

+

Патрубки загрузки/разгрузки прямоугольные, в оси относительно друг друга, переход на диаметр осуществляется путем установки переходной плиты

+

+

+

+

+

+

Редуктор расположен параллельно оси ротора, на консоли.

Крутящий момент передается через ременную передачу.

+

+

+

+

+

+

Вращение ротора в оба направления(реверсивное).

+

+

+

+

+

+

Изменение оборотов вращения ротора(0-100%+30%) рекомендуется частотным преобразователем «векторного типа».

+

+

+

+

+

+

Комплект стандартной поставки питателя шлюзового от производителя:

  • Питатель шлюзовый
  • Мотор-редуктор
  • Паспорт

(Изделие поставляется не упакованное)



Дополнительная комплектация:

  • Сопла пневмоочистки ротора
  • Сопла пневмообрушения  в патрубке загрузки
  • Навесная редукционная шестеренчатая пара (интегрирована в конструкцию) - особо тяжелые фракции и условия эксплуатации



Заявки и технические задания на производство питателей просим направлять на e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
