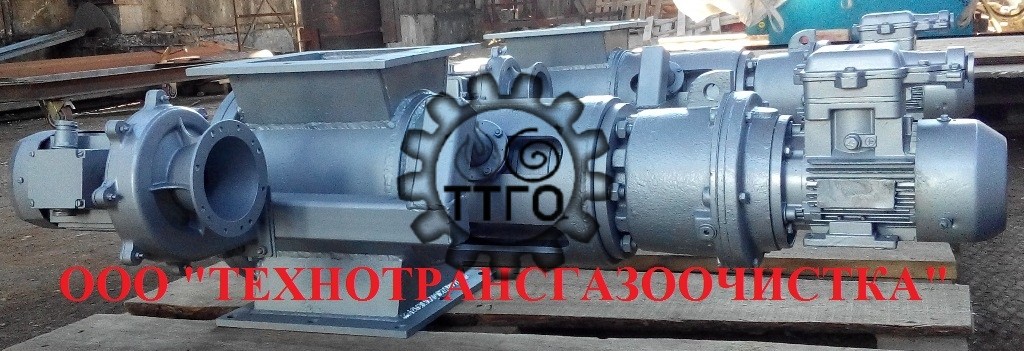

Питатель шлюзовый (питатель роторный), модель ШПТВ
Питатели типа ШПТВ, являются производными модели ШП, но имеют важную особенность, не имеющую аналогов среди представленных на рынке питателей различных производителей.
Данные агрегаты способны перемещать высокотемпературные фракции, за счет таких конструктивных решений:
- увеличенное расстояние (в сравнении с питателем ШП) подшипниковых опор от корпуса
- оснащение питателя принудительной системой воздушного охлаждения подшипниковых опор
Питатели данного типа, по дополнительному заказу, могут выполняться во взрывозащищенном исполнении.
Это важно знать!!!
Обратите внимание, что ряд присутствующих на рынке питателей, позиционируемых как высокотемпературные/термостойкие, таковыми не являются в силу особенностей конструкции, а именно:
- Мотор-редуктор насажен непосредственно на вал ротора питателя. При перегрузке высокотемпературных фракций при помощи такого питателя происходит нагрев вала ротора, лопаток и гильзы. Это неминуемо приведет к потери геометрии и заклиниванию.
- Применяемый червячный редуктор изначально имеет низкий КПД, по сравнению с планетарным, а передаваемая по валу температура значительно сокращает его и без того ограниченный ресурс.
|
Таблица производительности питателя шлюзового ШПТВ |
||||
|
Количество оборотов ротора в минуту |
Диаметр ротора, мм |
|||
|
150 |
200 |
300 |
450 |
|
|
Производительность питателя, м³/час |
||||
|
3,55 |
0,49 |
1,37 |
3,76 |
12,57 |
|
5,6 |
0,77 |
2,15 |
5,92 |
19,82 |
|
7,1 |
0,97 |
2,73 |
7,51 |
25,13 |
|
9 |
1,23 |
3,46 |
9,52 |
31,86 |
|
12,5 |
1,71 |
4,81 |
13,22 |
44,25 |
|
16 |
2,19 |
6,15 |
16,92 |
56,64 |
|
18 |
2,46 |
6,92 |
19,04 |
63,72 |
|
22,4 |
3,06 |
8,62 |
23,69 |
79,30 |
|
28 |
3,83 |
10,77 |
29,62 |
99,12 |
|
35,5 |
4,86 |
13,65 |
37,55 |
125,67 |
|
45 |
6,16 |
17,31 |
47,60 |
159,30 |
|
56 |
7,66 |
21,54 |
59,24 |
198,24 |
|
71 |
9,71 |
27,31 |
75,10 |
251,34 |
|
90 |
12,31 |
34,61 |
95,20 |
318,60 |
|
Указаны номинальные расчетные показатели производительности при условии 100% заполнении ячеек. |
||||
Заявки и технические задания на производство питателей просим направлять на e-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
